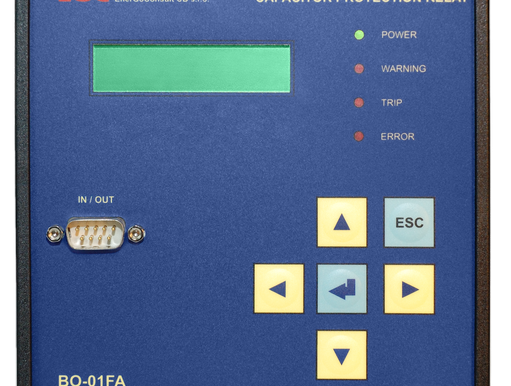

BO-01FA
Dvoustupňová balanční ochrana bez kompenzace přirozené nesymetrie. Ochrana disponuje jediným proudovým vstupem pro nepřímé měření proudu nesymetrie na sekundární straně MTP. Ochrana reaguje na efektivní hodnotu základní harmonické složky měřeného proudu nesymetrie.
BO-01KA
Dvoustupňová balanční ochrana s kompenzací přirozené nesymetrie. Ochrana disponuje dvěma proudovým vstupy pro měření referenčního proudu fáze L1 a proudové nesymetrie v diagonále kondenzátorové baterie. Díky referenčnímu proudu je ochrana schopna vektorově kompenzovat přirozenou nesymetrii baterie a reagovat tak přesněji na poruchy svitků kondenzátorů.

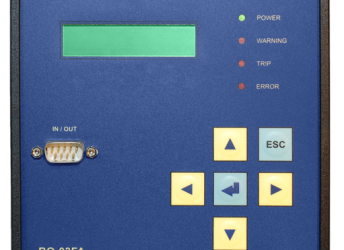

BO-03FA
Dvoustupňová balanční ochrana bez kompenzace přirozené nesymetrie se třemi proudovými vstupy. Ochrana je určena pro tři nezávislé jednofázové kondenzátorové baterie v můstkovém (H) zapojení nebo tři nezávislé baterie zapojené do dvojité hvězdy (YY). Ochrana vyhodnocuje každý vstup nezávisle a chová se tak jako tři samostatné ochrany BO-01FA.

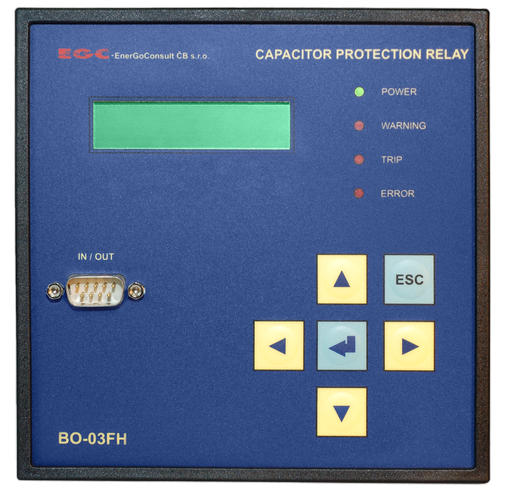

BO-03FH
Ochrana je speciálně navržená pro vazební filtry vysílačů HDO do úrovně 110 kV. Ochrana disponuje třemi vysoce citlivými a selektivními proudovými vstupy pro měření v diagonálách můstkových (H) bateriích. Měření je modifikováno tak, aby ochrana reagovala na minoritní 50 Hz složku a dominantní HDO složku plně potlačila.

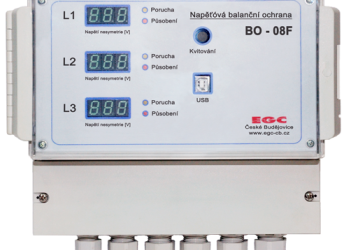

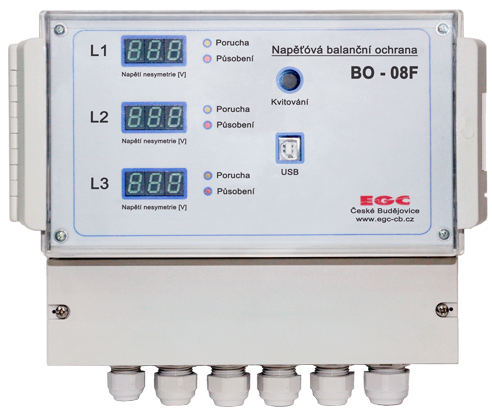

BO-08F
Napěťová balanční ochrana speciálně vyvinutá pro vazební filtry vysílačů HDO do úrovně 110 kV. Ochrana vyhodnocuje napětí nesymetrie tří kondenzátorových baterií v můstkovém (H) zapojení. Napětí nesymetrie je převedeno na frekvenci pomocí napěťového VN děliče a elektronického převodníku na VVN potenciálu. Frekvence je dále přenášena optickým izolátorem do řídicí jednotky, kde je měření následně vyhodnocováno.

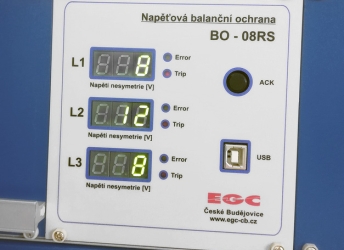

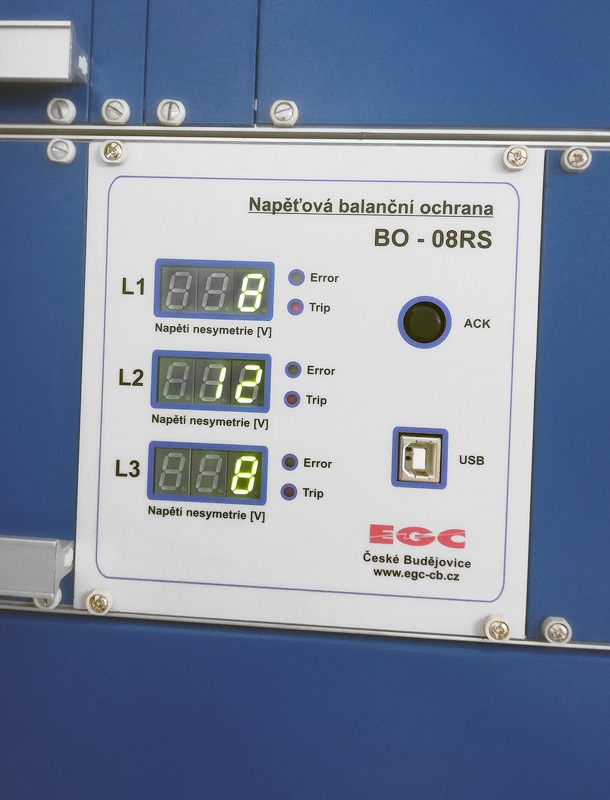

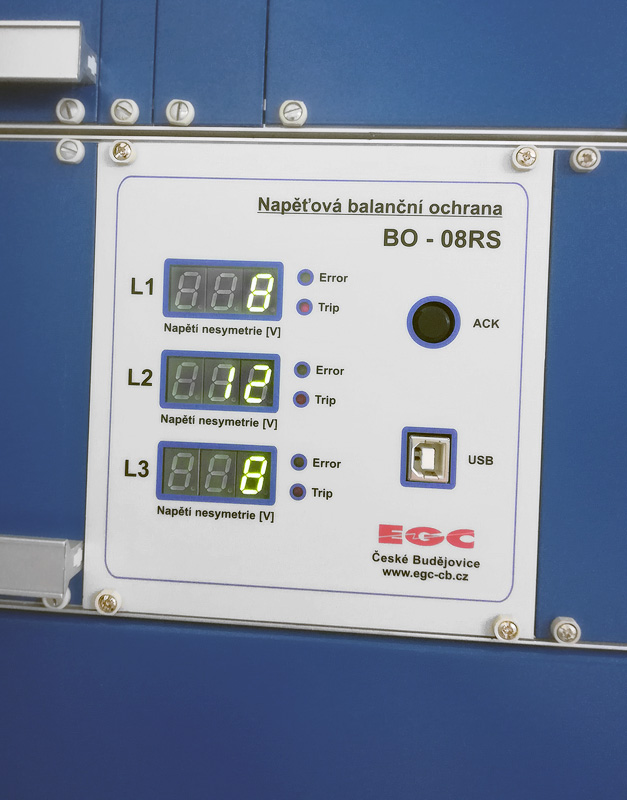

BO-08RS
Napěťová balanční ochrana speciálně vyvinutá pro vazební filtry vysílačů HDO do úrovně 110 kV. Ochrana vyhodnocuje napětí nesymetrie tří kondenzátorových baterií v můstkovém (H) zapojení. Napětí nesymetrie je převedeno na frekvenci pomocí napěťového VN děliče a elektronického převodníku na VVN potenciálu. Frekvence je dále přenášena optickým izolátorem do řídicí jednotky, kde je měření následně vyhodnocováno.

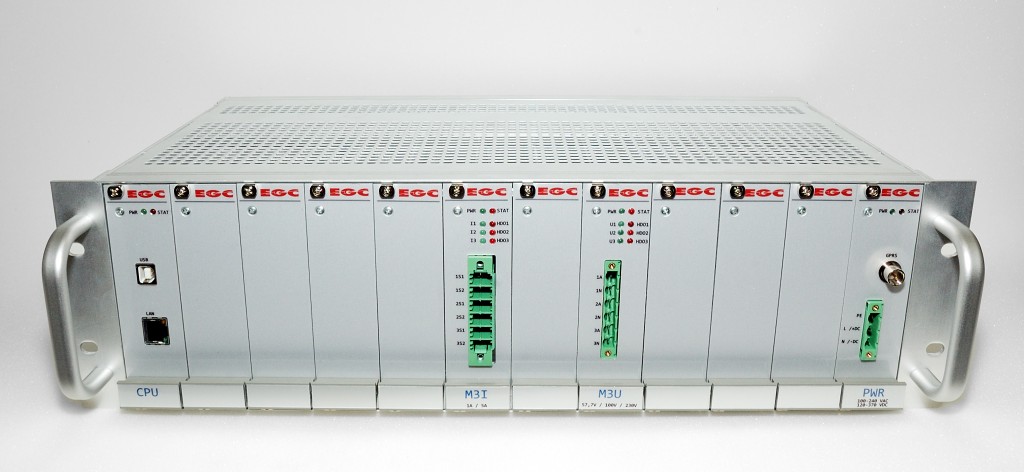

Jednotka je vyrobena jako rackový modul.
BO - 10
- připravuje se -
Proudová balanční ochrana BO - 10 je určena k chránění VN a VVN kondenzátorových baterií středního a velkého rozsahu. Ochrana je vybavena čtveřicí proudových měřicích vstupů pro chránění jednofázových a třífázových kondenzátorových baterií zapojených do můstku nebo hvězdy.
